Цокольные неразъемные соединения полиэтилен-сталь

Газ к любому строению подводится от подземной магистрали, для чего, как правило, применяется цокольный ввод газопровода. Этот конструктивный элемент в цокольной части здания обеспечивает кратчайший путь, по которому газ может попасть на цокольный этаж, где обычно располагается котельная.

Очень важно отметить тот момент, что все подземные коммуникации (газопровод, канализация, электрические кабели) должны быть смонтированы с учетом ГОСТов, определяющих расстояние между ними.

Назначение ЦНСПС

Цокольный ввод - это монолитное соединение между трубами, обеспечивающее формирование требуемого перехода подземного газопровода в надземную часть возле строения. Конструкция должна быть защищена металлической оболочкой, которая бережет соединение от механического воздействия и переохлаждения. Оболочка-футляр обязательно закрывается заглушками. Цокольный ввод может быть размещен в любой части конструкции здания.

Типы и примеры использования

Можно выделить три основных типа ЦНСПС:

Г-образный. Конструктивная особенность этого типа заключается в том, что он представляет собой стальную трубу, которая полностью изолирована экструдированным полиэтиленом в заводских условиях от проникновения влаги и имеет горизонтальный переход по типу «сталь-полиэтилен». Полиэтиленовая часть соединения не будет промерзать даже в самые сильные морозы. Именно поэтому есть возможность монтировать Г-образный ввод в тех местах, где температура может опускаться ниже 20 градусов мороза.

I-образный. Цокольный ввод изготавливается из стальных труб, изоляция стальной части осуществляется экструдированным полиэтиленом или полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН 40-ОБ-63, ответная часть из полиэтиленовых труб, как правило ПЭ 100 ЗОВ 11 ГОСТР 58121.2-2018. Конструктивной особенностью данного цокольного ввода является расположение неразъемного соединения «полиэтилен-сталь» в вертикальной части изделия. Это позволяет использовать «I-образные» цокольные вводы практически во всех типах грунтов. Для эффективной теплоизоляции и предотвращения механических воздействий данное изделие оборудовано утепленным стальным изолированным или полиэтиленовым футляром. Соединяется с подземным трубопроводом с помощью электросварного отвода. «I-образные» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов, а также ГРП.

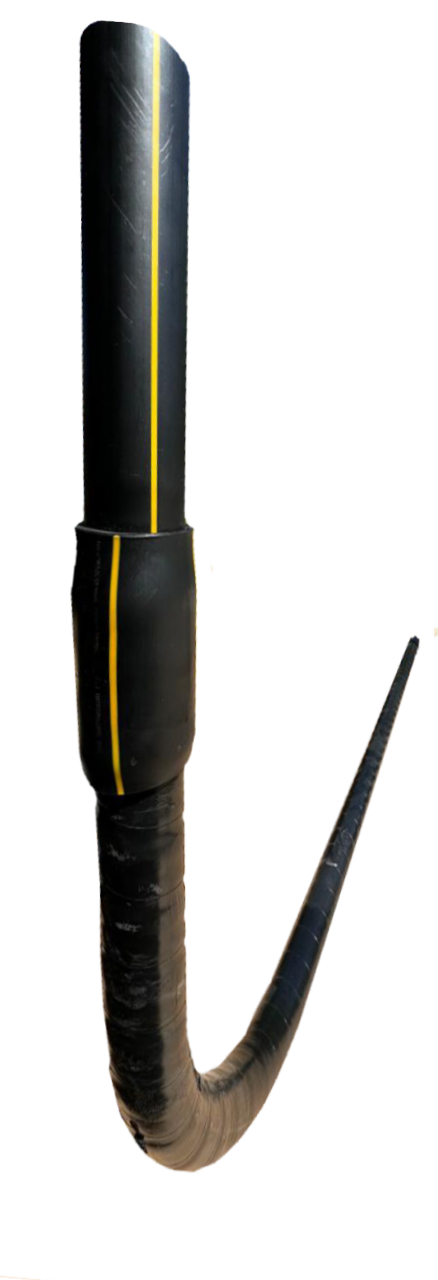

Прямой. Представляет собой похожий на «I-образный» цокольный ввод с размещением неразъемного соединения так же в вертикальной части и защищено стальным футляром. Конструктивной особенностью! данного цокольного ввода является свободный изгиб нижней части цокольного ввода — газовой полиэтиленовой трубы, расположенной в гибком полиэтиленовом футляре. «Прямые» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов. Предназначены для транспортировки природного газа низкого давления.
