Теплоснабжение — одна из самых затратных статей коммунального бюджета. Ежегодно миллиарды рублей уходят на компенсацию тепла, которое буквально «утекает» через неизолированные или плохо изолированные трубопроводы. В масштабах города это означает перерасход топлива на котельных, повышенную нагрузку на оборудование и рост тарифов для потребителей. Именно поэтому вопрос экономии теплопотерь становится ключевым при модернизации тепловых сетей.
Что такое ППУ-изоляция и как она работает
ППУ изоляция теплосети — это конструкция, в которой стальная труба покрывается слоем пенополиуретана, а сверху заключается в защитную оболочку (полиэтиленовую или оцинкованную).
Пенополиуретан — материал с уникальной ячеистой структурой: миллионы закрытых микропор заполнены газом, который значительно хуже проводит тепло, чем воздух.
Коэффициент теплопроводности ППУ составляет всего 0,029–0,033 Вт/м·С — это один из самых низких показателей среди всех доступных теплоизоляционных материалов.
Именно эта структура обеспечивает эффект «термоса»: теплоноситель, проходящий по трубе, практически не отдает энергию в окружающую среду. При этом ППУ не впитывает влагу, не гниет и сохраняет свои свойства на протяжении десятилетий. Окупаемость ППУ труб начинается с первого же отопительного сезона.
Механизм теплопотерь в неизолированной трубе
Чтобы понять выгоду ППУ, необходимо разобраться, как именно теряется тепло. Голая стальная труба с температурой теплоносителя 70–90 С отдает энергию сразу по нескольким каналам.
- Первый — конвекция: нагретый воздух вокруг трубы поднимается вверх, унося тепло.
- Второй — излучение: инфракрасные лучи распространяются во все стороны, нагревая окружающие поверхности.
- Третий — теплопроводность: если труба контактирует с грунтом или строительными конструкциями, тепло уходит непосредственно в них.
Теплопотери в трубах без изоляции достигают колоссальных значений. По нормативным данным, неизолированный трубопровод диаметром 100 мм при перепаде температур 30 С теряет более 100 Вт на каждый погонный метр. Умножьте это на километры трассы — и получите объем тепла, которого хватило бы на отопление целого микрорайона.
Сравнение: «черная» труба против ППУ
Сравнительный анализ показывает впечатляющую разницу. При прокладке в непроходных каналах теплопотери снижаются в 4 раза, при бесканальной прокладке — в 5 раз. А при надземной прокладке разница достигает 25-кратного значения. Иными словами, там, где неизолированная труба теряет 25 единиц тепла, труба в ППУ-изоляции теряет всего одну.
Если рассматривать сеть в целом, ситуация становится еще нагляднее. В типовых теплосетях с традиционной минеральной ватой или битумной изоляцией потери достигают 25–30% от отпущенного тепла. При переходе на ППУ этот показатель снижается до 5–7%. Разница в 20–25 процентных пунктов — это и есть та самая экономия, которая окупает инвестиции в современные трубы.
Как считается экономия: методика и параметры
Расчет экономии от перехода на ППУ-трубы базируется на методиках, изложенных в СП 124.13330 «Тепловые сети» и ГОСТ 30732-2006. Основная формула связывает КПД тепловой сети с потерями:
- тс = 1 — QL / Qи
Где QL — мощность тепловых потерь на сети, Qи — мощность, отпущенная от источника.
На практике экономия зависит от нескольких параметров:
- Диаметр трубопровода. Чем больше диаметр, тем больше площадь поверхности и, соответственно, абсолютные потери. Однако относительная выгода ППУ сохраняется для всех типоразмеров.
- Температура теплоносителя. Чем выше температура, тем интенсивнее теплоотдача. ППУ-изоляция одинаково эффективна и при 70 С, и при 150 С.
- Длина трассы. Экономия масштабируется линейно: удвоение длины сети удваивает сэкономленные киловатты.
- Регион и способ прокладки. Для северных территорий с суровым климатом эффект от ППУ максимален. Бесканальная прокладка дает больший выигрыш, чем канальная, поскольку исключает дополнительные потери через стенки канала.
Срок окупаемости: от чего зависит
Окупаемость ППУ труб не является фиксированной величиной — она рассчитывается индивидуально для каждого проекта. На срок возврата инвестиций влияют:
- стоимость тепловой энергии в регионе (чем дороже гигакалория, тем быстрее окупается изоляция);
- протяженность реконструируемого участка (эффект масштаба);
- исходное состояние сетей (замена полностью неизолированных труб окупается быстрее, чем модернизация частично изолированных);
- тарифы на монтажные работы и стоимость самих труб.
Ориентировочные диапазоны, приводимые в отраслевых источниках, варьируются от одного до нескольких отопительных сезонов. В ряде проектов срок окупаемости составляет 2–4 года. Однако точный расчет возможен только на основе конкретных данных объекта: температурного графика, диаметров, протяженности и региональных тарифов.
Дополнительные выгоды помимо прямой экономии
Экономия тепла — не единственное преимущество ППУ-изоляции. Снижение теплопотерь означает уменьшение нагрузки на котельное оборудование, что продлевает срок его службы и сокращает расходы на ремонт. Кроме того, ППУ-трубы оснащены системой оперативного дистанционного контроля (ОДК), которая позволяет обнаруживать утечки на ранней стадии, не дожидаясь аварийного разрыва. Это снижает аварийность и затраты на ликвидацию последствий.
Наконец, срок службы ППУ-труб составляет 25–30 лет и более — значительно выше, чем у традиционных изоляционных материалов, которые требуют периодического восстановления. За этот период экономия на теплопотерях многократно перекрывает первоначальные вложения.
Переход на трубы в ППУ-изоляции — это не просто замена одного материала другим. Это смена парадигмы: от «латания дыр» в стареющих сетях к созданию энергоэффективной инфраструктуры, которая окупается за счет снижения экономии теплопотерь и служит десятилетиями. Для муниципалитетов и теплоснабжающих организаций это возможность сократить расходы без повышения тарифов, для промышленных предприятий — снизить себестоимость продукции за счет уменьшения энергозатрат.

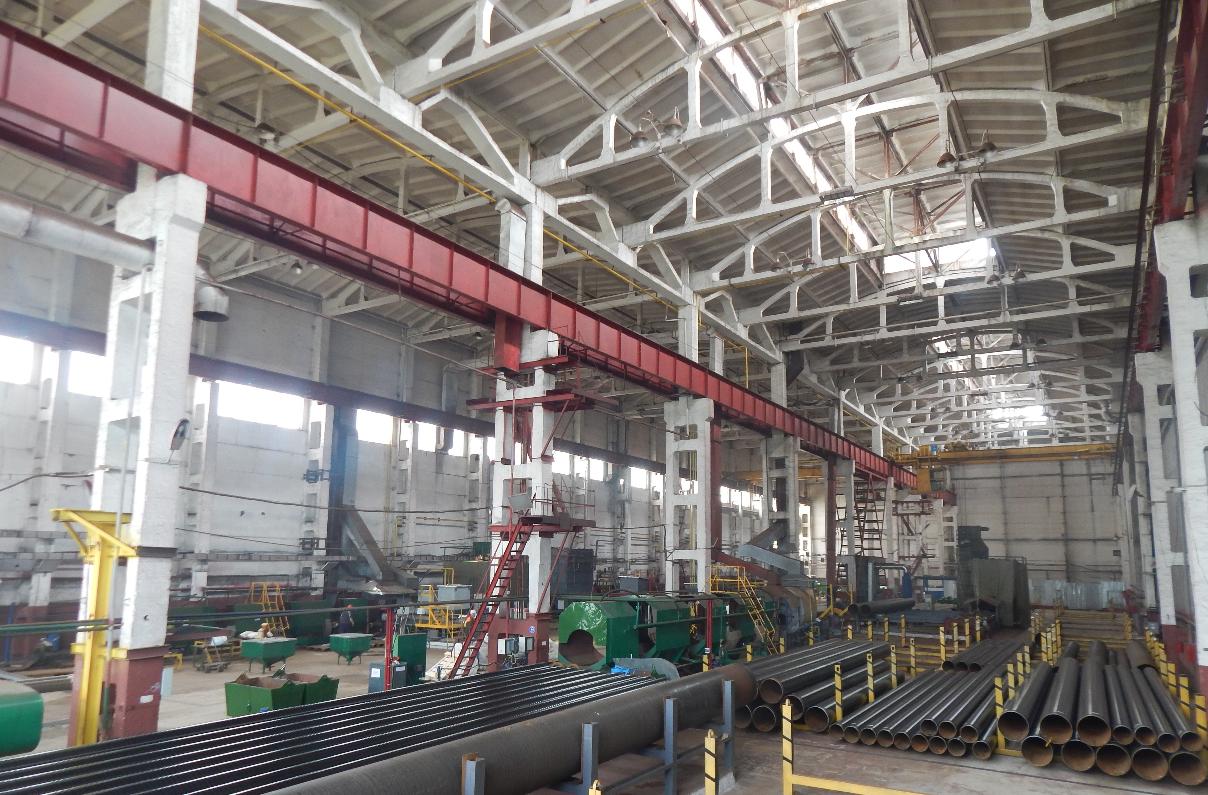

Покровский Трубный Завод производит стальные трубы с изоляцией УС и ВУС строго по ГОСТ. Мы поможем подобрать оптимальную конструкцию изоляции с учетом условий прокладки. Оставьте заявку на сайте.
