Неразъемные соединения полиэтилен-сталь

Неразъемное соединение полиэтилен - сталь (НСПС) или переходник, применяется при строительстве газопроводов, водопроводов, напорной канализации для выполнения перехода со стальной трубы на полиэтиленовую или наоборот. Используется при установке трубопроводной арматуры или врезке в действующий стальной трубопровод. НСПС не требует обслуживания, его можно располагать непосредственно в грунте без колодцев на прямолинейных участках трубопровода. НСПС представляет собой соединение, полученное спаиванием стального патрубка с полиэтиленовым. Длина патрубков регламентирована техническими условиями для газопроводов, ТУ 22.21.29-002-19367619-2019.

Использование НСПС позволяет осуществлять установку металлической запорной арматуры в полиэтиленовых трубопроводах, осуществлять поочередную замену участков стальных трубопроводов на полиэтиленовые с неразъемными соединениями до полной замены! существующего стального трубопровода на полиэтиленовый, врезку ответвлений из полиэтиленовых труб с НСПС в существующий стальной трубопровод.

Монтаж НСПС осуществляется с помощью терморезисторной сварки и сварки встык.

Неразъёмные соединения полиэтилен–сталь от ПТЗ «Покровский Трубный Завод»

Неразъёмное соединение полиэтилен–сталь (НСПС) — это специальный элемент трубопроводной системы, который обеспечивает герметичный и прочный переход между пластиковыми и металлическими участками. Такие соединения применяются там, где требуется объединить преимущества полиэтиленовых труб с высокой коррозионной стойкостью и лёгкостью монтажа и стальных труб — с их прочностью и способностью выдерживать большие механические нагрузки.

Конструкция и особенности

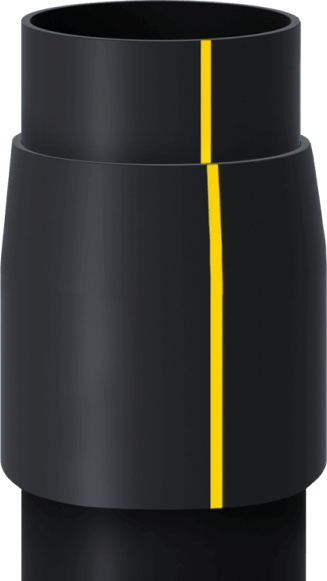

Каждый переход НСПС представляет собой отрезок стальной трубы, надёжно соединённый с полиэтиленовой частью методом заводской сварки. Стык полностью герметичен и выдерживает внутреннее давление, соответствующее рабочим характеристикам всего трубопровода.

Стальная часть выполняется из углеродистой стали с антикоррозийным покрытием, а полиэтиленовая — из ПЭ 100 или ПЭ 100 RC, что обеспечивает долговечность, устойчивость к агрессивным средам и морозостойкость.

НСПС сталь от ПТЗ изготавливается по строгим техническим условиям с обязательным контролем качества сварного шва и гидравлическими испытаниями.

Характеристики и параметры

• Диаметр условного прохода: от 32 до 1200 мм.
• Рабочее давление: до 2,5 МПа.
• Рабочая температура: от –20 до +40 °С (для полиэтиленовой части).
• Тип соединения: сварка встык полиэтилена и стальной трубы на заводе.
• Срок службы: не менее 50 лет при соблюдении условий эксплуатации.

Благодаря сочетанию материалов полиэтилен-сталь, изделие устойчиво к коррозии, не подвержено зарастанию и сохраняет механическую прочность стального участка.

Применение НСПС

Такие соединения востребованы в системах:

• хозяйственно-питьевого и технического водоснабжения;
• газопроводов;
• канализационных напорных линий;
• промышленных трубопроводов для транспортировки жидких сред;
• бестраншейной прокладки и санации существующих сетей.

С НСПС можно делать поочередную замену участков стального трубопровода до полной его замены на полиэтиленовый, осуществлять врезку ответвлений из ПЭ в существующую стальную систему.

Каталог «ПТЗ» включает неразъёмные соединения полиэтилен–сталь разных диаметров и конфигураций: прямые, угловые, с фланцевыми ответвлениями и нестандартными размерами по чертежам заказчика.

Преимущества продукции ПТЗ

• Заводская сварка, исключающая монтажные ошибки;
• полная герметичность перехода;
• возможность работы в сложных грунтах и при высоких нагрузках;
• универсальность применения — от частных сетей до магистральных трубопроводов;
• устойчивость к гидроударам;
• отсутствие электрохимической коррозии на полиэтиленовой стороне.

Вся продукция проходит высокоточные испытания в собственной лаборатории завода. Мы контролируем все показатели, не допускаем отклонения от норм ТУ, ГОСТ.

Использование переходов НСПС позволяет избежать протечек, снизить затраты на обслуживание и повысить надёжность системы в долгосрочной перспективе.

Как заказать

ПТЗ «Покровский Трубный Завод» выпускает стандартные и индивидуальные варианты НСПС сталь под конкретные задачи заказчика. Мы работаем с подрядчиками, коммунальными службами, промышленными предприятиями и поставляем продукцию по всей России.

Чтобы заказать:

1. Определите требуемый диаметр и рабочее давление.
2. Сообщите длину полиэтиленовой и стальной частей.
3. Отправьте заявку в наш отдел продаж — специалисты подберут оптимальный вариант.

Вы можете выбрать продукцию из готового каталога или оформить изготовление по индивидуальным чертежам.

ПТЗ «Покровский Трубный Завод» — это надёжные неразъёмные соединения полиэтилен–сталь, изготовленные с учётом всех стандартов и готовые к работе в самых требовательных условиях.
